風電混塔模具制作與清理注意事項

發布日期：2024-07-26 14:13 作者：瑪納

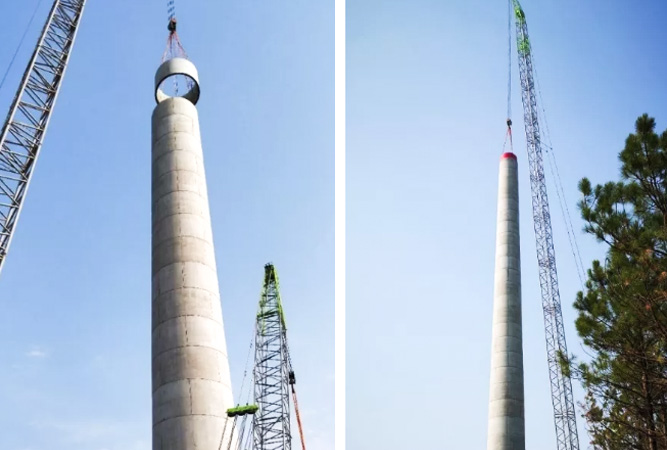

混塔(混合塔架)下部采用分片預制裝配式混凝土塔筒，上部采用常規鋼制塔筒，兩者之間通過鋼-混過渡段銜接，整體施加預應力系統以提高塔架抗彎能力，以此形成整體支撐體系。

結合裝配式建筑理念，將混凝土塔筒分割成(1/4、1/2)管片，采用高精度模具，集約工廠化預制生產，解決了大件運輸難題和減少了施工現場環保、水保影響。

一、鋼混塔架施工優勢分析

(1)造價分析。鋼混塔的設計原理如同砌墻，無論多重的東西放在墻上，墻本身須達到一定厚度。當鋼混塔承載2MW級主機時，其必要的混凝土厚度承載力遠高于安全余量要求;當承載3MW及以上的機組時，余量得到釋放。因此，150m葉輪直徑是塔架選型的分水嶺，隨著葉輪的增大，鋼混塔成本優勢將更明顯。目前140m以上鋼混塔相比普通鋼塔，成本可降低30%～50%。鋼混塔的運行周期可由20a提升至50a，耐久性更長�；焖涩F(xiàn)場預制不受運輸條件限制，無緊固件連接無須定期檢修維護，后期運維成本低，但鋼塔為固定廠家生產后運至現場，增加了成本。鋼混塔質量大，可在一定程度上節省基礎工程量，減少成本。

(2)穩定性分析。鋼混塔筒輪毅高度為100～160m，風機功率為2.0～5.0MW，能夠有效阻擋風力。預應力薄壁混凝土結構外形呈環狀，在結構上使用C型/O型管片，高度為4m、寬度為3.3～7.8m、壁厚僅220mm，在投入使用中所花費材料很少。后張預應力鋼絞線可以保證結構的剛度以及穩定性。純鋼結構細長薄壁件抗屈曲能力偏弱，而混凝土結構承壓及抗屈曲能力相對更強。鋼混塔的安全可靠性很大程度上取決于施工質量。

(3)發電量分析。鋼混塔阻尼比高于鋼結構，其結構安裝和運行過程振動遠小于鋼筒，不會因頻繁控制主機振動而損失發電量。鋼混塔塔高不受塔筒直徑或運輸條件限制，塔身越高，風速越大，風機轉速越快，發電量越多。

(4)工藝優點分析。高精度預制圓環筒節，模板數量少，利用率高;筒節之間無須后灌漿調平，安裝、拆卸速度快;風場就近預制，節約運輸成本，到場快速;體外張拉預應力鋼絞線安裝便捷、運維方便;裝機容量、輪轂高度更靈活，只調整筒節和鋼絞線數量即可。

模具是由各種零部件組成的用來成型物品的工具，在工業上屬于重要的生產物資。對于預制混凝土構件生產而言，模具是使預制混凝土構件按所要求的幾何尺寸成型的模型板，雖然不是進入構件實體的原材料，但其質量決定了預制混凝土構件外形和細部尺寸精度、混凝土成型質量和生產效率。因此，模具質量與鋼筋、混凝土質量一樣也是影響預制混凝土構件生產質量的關鍵因素。

二、謹慎選擇風電混塔模具廠家

(1)管片模具是一種工業化產品，按照振搗方式可分為附著式、整體式和人工插入式模具，采購模具時要選用經驗豐富的專業化生產企業;

(2)應重點考察和關注模具廠家的技術水平、生產能力、模具方案設計質量、模具加工精度質量、模具壽命、成本價格、交貨周期、售后及維修服務承諾等;

對于預制混凝土管片生產企業來說，為了采購到質量優異的模具來制作高品質的預制混凝土管片，也需要從謹慎選擇模具生產廠家入手，從模具設計、加工、檢驗、使用和維護全過程積極參與和精心控制模具各階段、各環節質量，為精品管片生產提供良好的、高質量的模具支撐。
