免拆底模樓承板實現了底模免拆除，底模平整度高，無需裝飾處理，應用范圍廣，可按要求計入裝配率，更符合我國現階段發展新型建筑工業化的要求。目前，已有不少單位開展了免拆底模樓承板的生產和工程應用。

瑪納公司依靠30年來在預制部品行業的理解與認知，研制出了新型預制“桁架薄底面板免拆樓承板/疊合樓板”生產線。該線自動化程度高，生產工藝簡單，生產工入減少約2/3，單線日產量可達10000㎡。

一、 生產板材

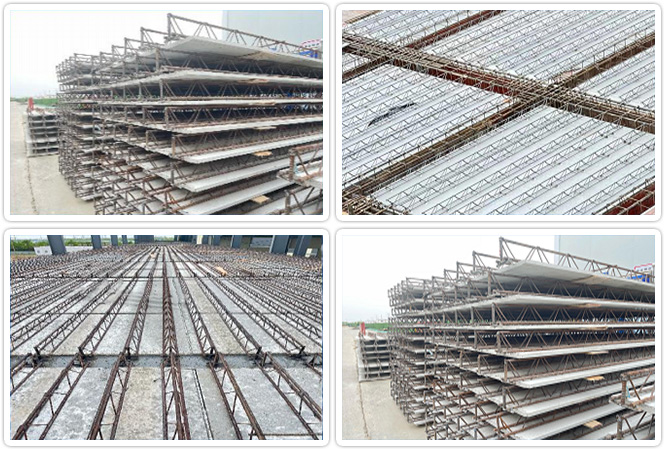

桁架薄底面板免拆樓承板/疊合樓板

1. 運輸成本低

底板重量約為預制混凝土疊合板的1/3，運輸能耗大為減少。

2. 施工簡便效能高

采用標準化生產工藝，板縫連接處不需設置混凝土后澆帶，安裝簡便、能大大節約入工及工期，效能大大提高。

3. 保證室內凈高

應用于中、小跨度樓板時，增加室內凈高20mm以上，提高了房屋居住舒適度，降低了工程造價。

4. 綜合成本低

底板安裝大大減少支模拆模，大量節約入工、材料、機械、管理成本，綜合成本節約20%以上。

5. 施工快

裝配化程度高，減少了大部分鋼筋綁扎和腳手架搭設工作;減少了現場大量材料倒運時間，可實現4-5天一層。

二、 主要設備

1. 運行

運行采用“自制牛眼滾道+有機帶沿標準托板”的運行形式。

1) 牛眼采購標準鋼球，下托板采用錫青銅摩擦環，上蓋板采用有機開孔薄板。

2) 托板采用有機板(厚15—20mm)、長邊帶沿(高20mm)。外形尺寸1200*4000mm。

2. 澆注

1) 采用泵注可控注料。托板放在注料平臺上，平臺前端(動作先行的為前端)緊聯泵注料斗，以保證成型后的余料隨即刮入料斗重新注料。

2) 平臺后端布置一門型滾筒式“滾壓機”，此機可沿4M板長方向水平運動，以滾壓成型托板上構件上平面。

3. 桁架放置

出滾壓機后的托板構件，進入鋼筋桁架放置平臺。首先放置、壓合定位桁架，然后平臺震動，以完成桁架底部鋼筋的有效埋入混凝土(此屬疊合樓板)，或底部鋼筋下面的聯接板有效埋入混凝土(此屬永久模板)。之后，將托板構件推入養護架。

4. 養護

1) 立體養護室。

2) 立體、可升降、多層、雙道養護架。

寬度：(1200+200)*2道

長度：4000*5塊=20000

高度：180*30層=5400

一窯塊數：300塊/窯

說明：養護架升降，以便分層接受澆注及桁架完成的托板進行養護;并且當養護完成后，同理順序將托板推出養護架。之后在接托板平臺上，分離構件與托板，運走構件，回收托板至澆注工位。

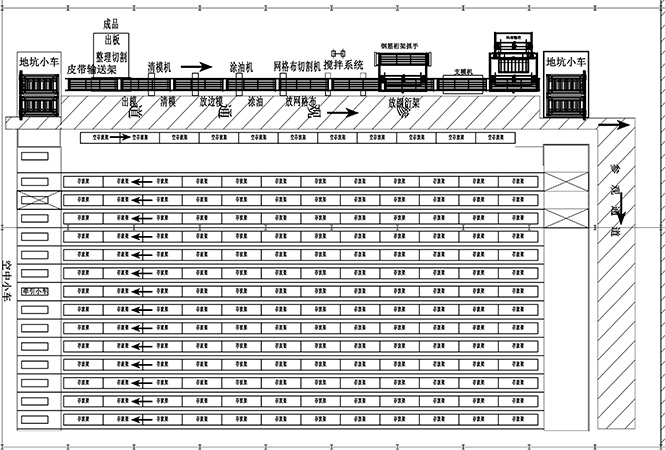

三、 工藝流程

本生產線主要工藝工序：

1. 注料工位：

托板到工位后，動態泵注+托板行進+上面滾壓成型+余料回收至注料斗。

2. 桁架放置工位：

布料完成的托板，由緊鄰的布料工位滾輪輸送至本工位后，放置桁架并震動定位。

3. 養護工位：

將桁架放置完成的托板推入“多層、多道、自動升降養護架”進行整體養護。

4. 出模工位：

將養護完成后的“托板+構件”推出養護架，完成出模�！白グ鍣C”抓起“托板+構件”，脫掉托板將構件碼垛，之后再將托板轉運回注料工位，完成循環。
